三象限雙向可控硅和四象限雙向可可控硅主要區
三象限(3Q)雙向可控硅具有和四象限(4Q)雙向可控硅不同的內部結構,它在門極沒有臨界的重疊結構。這使它不能在第四象限工作,但由于排除了第四象限的觸發,同時避開了四象限(4Q)雙向可控硅的缺點。由于大部分電路工作在第一和第三象限(用于相位控制),或者工作在第二和第三象限(用于簡單的極性觸發,信號來自IC電路和其它電子驅動電路),因而和所取得的優點比較,損失第四象限的工作能力是微不足道的代價。
三象限(3Q)雙向可控硅為初始產品制造廠帶來的好處
1、高dVCOM/dt 值性能,不需緩沖電路
2、高dVD/dt 值性能,不需緩沖電路
3、高dICOM/dt 值性能,不必串聯電感
如果您的電路采用光耦驅動,那么您可以選取我司的三象限可控硅;如果您的電路電源部分是采用阻容降壓,控制部分采用MCU控制,那么您也可以選取我司的三象限可控硅。
上。

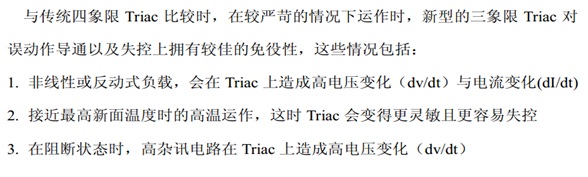

三象限雙向可控硅優點

使用三象限雙向可控硅好處
