單向可控硅微動觸點大功率控制電路圖案例

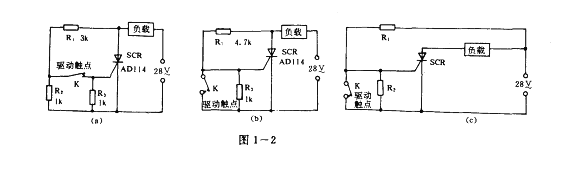

圖1一2所示的電路是用微動觸點控制人功率的三種電路,它們是利用小功率來控制可控硅的控制極開通,從而控制較大負載的功率。
圖1一2a)是K閉合時開通負載電源,K斷開時關斷負載電源。
圖1一2(b)是K斷開時向負載供電,K閉合時負載無功率。
圖1一2(c)用于感性負載。當K斷開時負載有電。
