講解雙向可控硅用于光控電風扇調速器原理

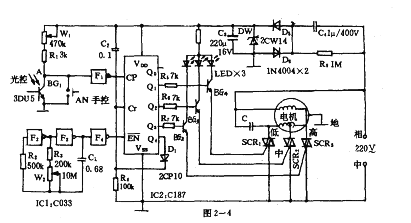

圖2--4具有高、中、低三檔速度調節。可以用手控亦可用手電筒進行光控。其工作原理為:AN未按下且無光照時,A點高電平,F1輸出低電平,IC2不計數。當按下AN或光照BG1時,A點低電平,F1輸出高電平注入IC2的計數輸入端CP,IC2開始計數。ICl構成的時鐘脈沖發生器產生的脈沖信號輸入EN端,Q0~Q4依次輸出高電平,BG2~BG4按順序導通,SCR1~SCR3雙向可控硅按順序被觸發。觸發信號在每個檔位停留三分鐘。當達到滿意風速時切斷光源和放開AN,A點高電平,IC2的輸出維持高電平,風扇轉速被鎖定。在每一次接通電源瞬間
由C2、R4組成的微分電路進行自動清零。調W1。可改變光控靈敏度。
