簡單可控硅調光線路圖案例
一、簡單的雙向可控硅調光電路

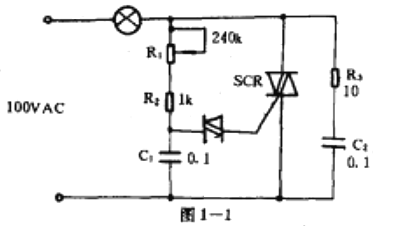

圖1—1所示,由SCR雙向可控硅、R1,R2,C1,和觸發二極管就構成了一個簡單的可控硅調光電路。當調節R1時即改變了C1充電的快慢,從而改變SCR的可控硅導通角,達到調光的目的。圖中R3,C2是消除高頻干擾的諧波吸收電路。本電路有個最顯著的缺點——滯后現象。即當R1減小時,燈并不是逐漸亮起來,而是當調至某一點后,燈突然急劇變亮。以上內容由東莞市環昕微實業有限公司提供。
